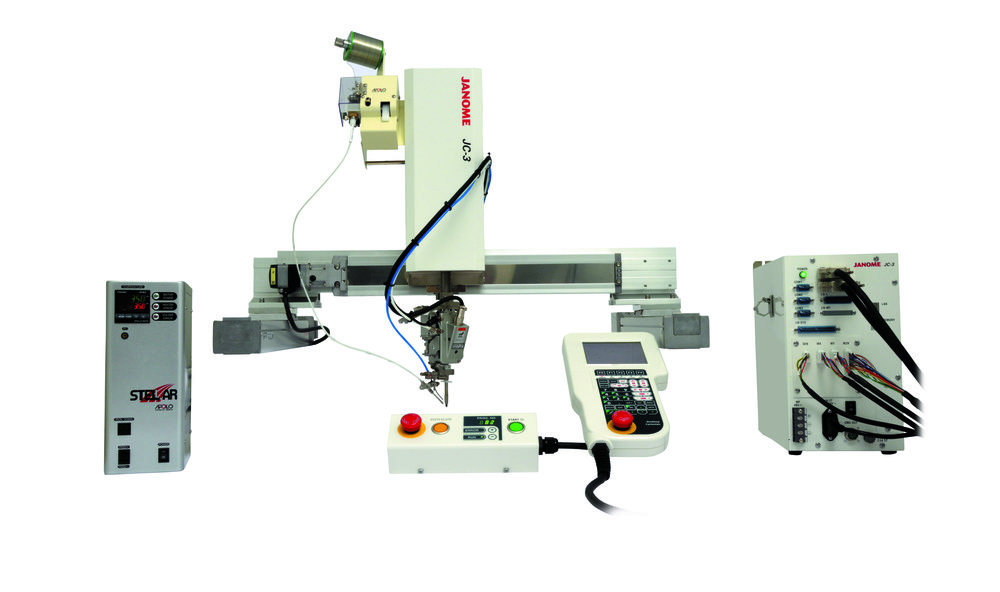

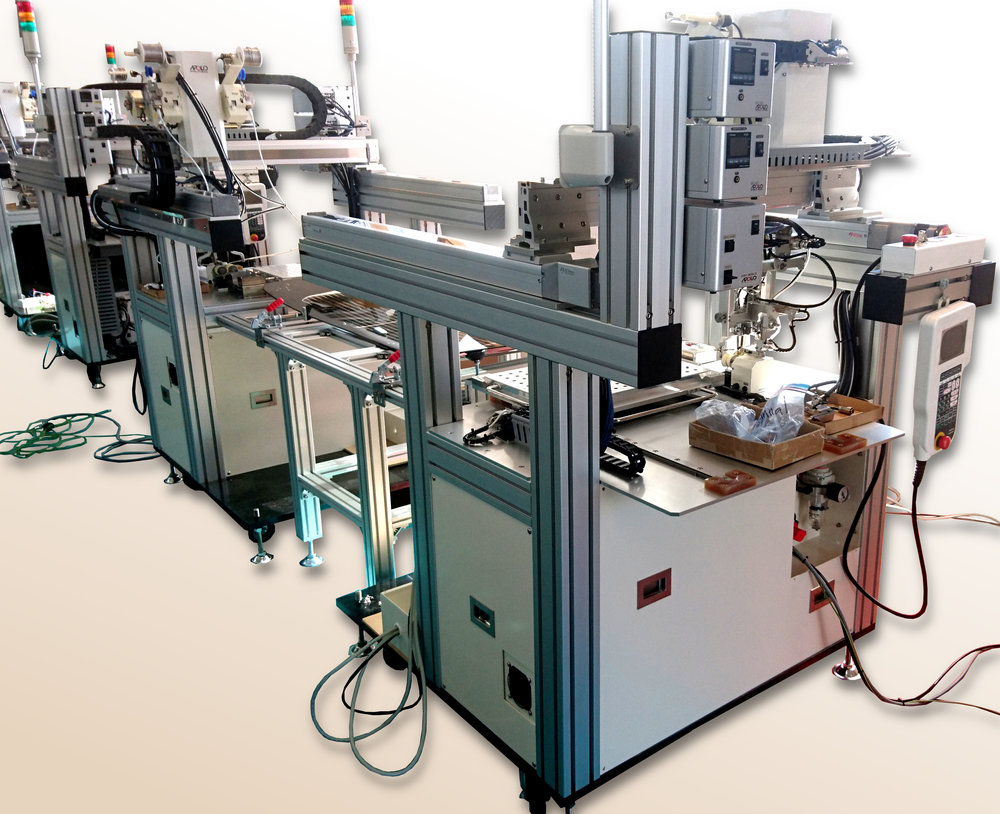

JC-3 Series

Cartesian Robot

The multifunctional JC-3 Series Cartesian Robot comes complete with an easy-to-use dedicated controller and robot unit with a rich selection of stroke lengths for each axis. Like our desktop robots, the JC-3 has convenient installation settings. Program teaching is easy; with the interactive method teaching pendant there is no need for complicated settings.

TypeJC-3A00-0T3
(one side holding)
JC-3A00-0H3
(both side holding)
JC-3B01-0H4
(both side holding)
Divisible Area (mm, WxDxH)195x190x35295x315x90395x395x82
StrokeX Axis (mm)200/300/400/500/600300/400/500/600300/400/500/600
Y Axis (mm)200/300300/400/500300/400/500
Z Axis (mm)50/100/150/20050/100/150/200100/150
R Axis (deg)- - ±360
Drive MotorTypeStepping Motor
X, Y AxesFeedback Control
Z AxisFeedback ControlOpen Loop Control
R Axis--
Maximum Portable Load (kg)483
Maximum Speed
<PTP Movement>
X Axis (mm/s)200
300
400
500
600
300
400
500
600
300
400
500
600
700800700800700800
Y Axis (mm/s)800
Z Axis (mm/s)400
R Axis (deg/s)--900
R-Axis Acceptable Moment of Inertia (kg/cm2)--90
RepeatabilityX, Y Axes (mm)±0.02
Z Axis (mm)±0.02±0.02±0.01
R Axis (deg)--±0.008
Control MethodPTP (Point to Point) control, CP (Continuous Path) control
Interpolation3-dimensional linear and arc interpolation
Teaching MethodRemote Teaching (JOG), Manual Data Input (MDI)
External I/OI/O-SYS: 16 Inputs/16 Outputs; I/O-1: 8 Inputs/8 Outputs;
I/O-MT(Optional): for auxiliary axes (pulse string input type*8) control, control up to 2 axes
Fieldbus(Optional): Choose CC-Link/ DeviceNet/ PROFIBUSCOM;
Port(RS232C): COM1, COM2, COM3 (for external device control)
EMG OUT: For external safety circuit connection
MEMORY: For USB memory connection
LAN: For PC connection via the Ethernet
SWITCHBOX(Optional): Dedicated switchbox connector
Power SourceAC 90~240V (single phase) 50/60 Hz
+ external DC48V (depending upon facility supply)
